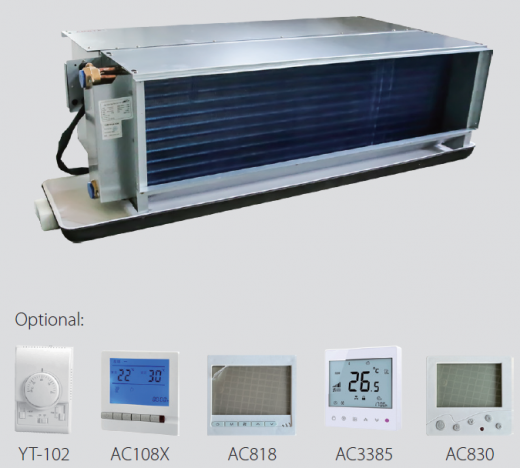

Канальный средненапорный фанкойл РЕФРУС для горизонтальной установки 5,17 кВт, 4-х трубный, AC вентилятор
Арт. FCU102
Канальный средненапорный фанкойл РЕФРУС для горизонтальной установки 5,17 кВт, 4-х трубный, AC вентилятор
Характеристики
Модель
—
FCU102
Серия
—
FCU-WAM
Номинальная холодопроизводительность, кВт
—
5,17
Номинальная теплопроизводительность, кВт
—
4,27
Номинальный расход жидкости, м³/ч
—
0,89
Свободный напор, кПа
—
100
Технические характеристики и изображения товара могут отличаться от представленных на сайте. Актуальную информацию по характеристикам и наличию товара и цены Вам сообщит менеджер при запросе.
Канальный средненапорный фанкойл РЕФРУС для горизонтальной установки 5,17 кВт, 4-х трубный, AC вентилятор
Арт. FCU102
#PROP_TITLE#
—
#PROP_VALUE#
Средненапорный 4-х трубный канальный фанкойл с АС-вентилятором для горизонтального монтажа - холодопроизводительность 5,17 квт
Центробежный вентилятор
- Вентиляторы известного бренда, из оцинкованной стали, статически и динамически сбалансированы
Высокоэффективный теплообменник
- Теплообменник изготовлен из медных трубок и алюминиевых ребер с большой площадью теплообменной поверхности.
- Все теплообменники тестируются на герметичность давлением воздуха 16 бар (1,6 МПа).
Дренажный поддон
- Изготовлен из высококачественной стальной пластины.
Опции
- 3-скоростной переключатель, проводной настенный контроллер,
- WIFI,
- RS485 ModBus,
- управление сетью «главный-подчиненный»,
- 2-ходовой клапан, 3-ходовой клапан,
- встроенный дренажный насос,
- электрический нагреватель.
Основные технические характеристики (средненапорный, 4-х трубный, количество рядов 3+1)
| Модель | FCU102 | ||
|
Расход воздуха |
Высокий |
м³/ч |
1020 |
| Средний | 765 | ||
| Низкий | 561 | ||
|
Холодопроизводительность |
Высокий |
кВт |
5,17 |
| Средний | 4,08 | ||
| Низкий | 3,10 | ||
|
Теплопроизводительность |
Высокий |
кВт |
4,27 |
| Средний | 3,25 | ||
| Низкий | 2,48 | ||
| Свободный напор | Pa | 100 | |
|
Вентилятор |
Тип | Центробежный | |
| Кол-во | 1 | ||
|
Мотор |
Характеристики сети | В/ф/Гц | 220V ~ 50Hz |
| Кол-во | 1 | ||
| Потребляемая мощность | Вт | 270 | |
|
Теплообменник |
Тип | Алюминиевые пластины + медные трубки, оребренные внутри | |
| Максимальное давление | Mpa | 1.6 Mpa | |
| Ряды | 3+1 | ||
| Вход / выход (охл. Т/О) | DN25 | ||
| Вход / выход (нагрев. Т/О) | DN20 | ||
| Диаметр дренажной трубки | DN20 | ||
| Расход воды в режиме Охлаждение | м³/ч | 0,89 | |
| Гидравлические потери в режиме Охлаждение | кПа | 23 | |
| Расход воды в режиме Нагрев | м³/ч | 0,37 | |
| Гидравлические потери в режиме Нагрев | кПа | 9,89 | |
| Уровень шума | дБ(А) | 52 | |
| Габариты (Д*Ш*В) | мм | 775*626*329 | |
| Масса | кг | 35 | |
Примечания:
1. Охлаждение: температура входящего воздуха DB 27°С. / WB 19.5°С, температура воды на входе/выходе 7/12°С.
2. Нагрев: температура приточного воздуха DB 21°C, температура воды на входе 60°С; тот же расход воды, что и для охлаждения.
3. Уровень звукового давления — испытательное значение агрегата, работающего на высокой скорости в безэховой или полубезэховой камере, на 1 метр ниже и спереди агрегата.
Модель
FCU102
Серия
FCU-WAM
Номинальная холодопроизводительность, кВт
5,17
Номинальная теплопроизводительность, кВт
4,27
Номинальный расход жидкости, м³/ч
0,89
Свободный напор, кПа
100
Потребляемая мощность, кВт
0,27
Количество труб фанкойла
4-х трубный
Тип двигателя вентилятора
AC двигатель
Количество рядов теплообменника
3+1 ряд
Гидравлические потери, кПа
23
Количество вентиляторов, шт.
1
Расход воздуха в номинальном режиме, м3/ч
1020
Уровень звукового давления в номинальном режиме, дБ(А)
52
Длина, мм
775
Ширина, мм
626
Высота, мм
329
Масса, кг
35
Технические характеристики при следующих условиях:
- Охлаждение: температура входящего воздуха DB 27°С. / WB 19.5°С, температура воды на входе/выходе 7/12°С.
- Нагрев: температура приточного воздуха DB 21°C, температура воды на входе 60°С; тот же расход воды, что и для охлаждения. Уровень звукового давления - значение, полученное в безэховой или полубезэховой испытательной камере при работе фанкойла на высокой скорости на расстоянии 1 метр ниже и спереди фанкойла..
